概要

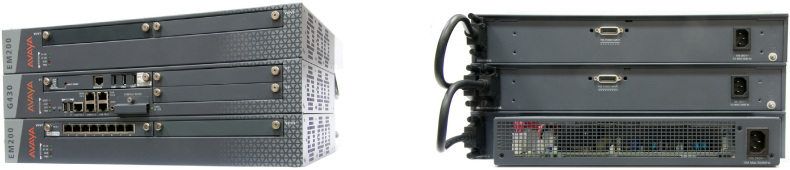

Avaya G430媒體網關提供了一個高性價比、可擴展、安全可靠的平台,以實現各種基于Avaya Aura® Communication Manager的IP語音通信應用。它主要面向中小型分支機構辦公室或中型獨立企業。和其它Avaya GX50系列媒體網關産品一樣,它經配置,也可把Communication Manager功能與應用擴展到企業網絡邊緣的分支辦公室。

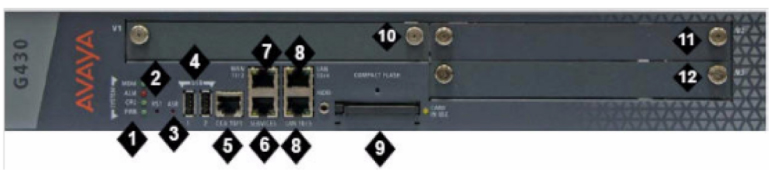

1. 系統LED 2. RST 按鍵 3. ASB 按鍵 4. USB 端口 5. CCA (接觸器閉合)端口 6. 服務端口 7. ETH WAN 端口 8. ETH LAN 端口 9. Compact Flash 卡插槽
10. V1 – 标準媒體模塊或S8300 Server 插槽 11. V2 —标準媒體模塊插槽 12. V3 —标準媒體模塊插槽
Avaya G450 媒體網關是一個功能強大的融合聯網設備,它将IP 語音通信網關、高級IP WAN 路由器以及高性能的LAN 交換機集成到一個緊湊的(3U) 模塊化機箱中。G450媒體網關一款完整的語音/數據聯網解決方案,是遠端模塊的理想選擇。 G450媒體網關先進的TDM/IP 體系架構在廣泛的模拟、數字、H.323 和基于SIP的語音通信設備和應用之間提供了無縫連接和通信。而在通信安全性方面,G450 使用了經美國政府機構批準的AES(高級加密标準)保護VoIP 媒體流敏感信息。 Avaya G450支持IP 語音和數據業務整合的邊緣路由器。此外, G450 可以通過固定的2個10/100 以太網WAN 路由器端口連接外部的WAN 設備,從而支持通過流量整形使數據傳輸速率和可用的WAN 帶寬實現完美協調。G450内置了80路DSP媒體處理闆卡,******可以擴展到240路DSP。
G450 包括一個高密度引擎處理闆卡,可将IP 電話、無線網關或任何符合802.3af 标準的設備輕松集成到一個網絡中。此外,它還包括8個媒體模塊插槽,其中一個放置S8300,可以提供靈活的配置選件,其中包括支持模拟、DCP、ISDN 和E1/T1,或添加可選的S8300 通信服務器。
尺寸(H x W x D):133.3 毫米x 482.6毫米x 400毫米
重量:14- 16 千克
功率:100 – 240 V~,******7 A,50 – 60Hz
工作溫度:+0° C – 40° C
濕度:20% – 60% 相對濕度
Field removable
******四塊DSP扣闆
Modular RAM
2 USB ports
Console and Services ports for services and maintenance access
緊急呼叫轉移端口 port
2 10/100 Base T WAN 廣域網口
2 10/100/1000 Base T LAN 局域網口
BHCC: 10,000
機櫃槽位: 8 Media Module Slots
DSP 通道: 20/80 on Daughterboard, ******到 240 DSP
Touch Tone Receivers: 64
語音宣告資源: 63 Playback; 1 Record
MOH時間: 45 Minutes
電源: 2
每個G650網關中包含有14個插槽,可用來安裝各種S8730系統的接口電路闆。從硬件設計的角度講,這14個插槽均爲通用插槽,可用來安裝任意類型的接口電路闆。
G650 網關提供雙備份可熱切換的電源,從而大大增加了媒體網關的可靠性和可用性。G650網關中可以安裝一個或兩個655A 電源模塊,可以支持交流和直流。每個電源模塊均可獨立承擔整個媒體網關的供電。當一個網關中安裝了兩個電源模塊時,互相之間能夠實現負載均衡。兩個電源模塊同時供電時,一個可以用交流,另一個可用直流,不過當交流供電模塊可用時,系統将首先使用該模塊供電。
G650網關用作遠端模塊時,還可以支持ESS本地備份處理器。 當遠端G650 和中心節點的控制服務器之間的鏈路中斷時,ESS備份處理器将自動接管對遠端G650網關的控制,自動啓動來接管遠端點的話機和呼叫處理控制。它可以提供與中心節點呼叫控制服務器相同的呼叫處理功能和特性。當鏈路故障排除後,遠端G650将自動連接到交換機主系統,而ESS服務器将重新變爲待命狀态。
在正常工作狀态下,對中心點呼叫控制服務器進行任何數據修改,添加或删除,系統都将自動更新遠端ESS備份處理器。在第一次進行數據同步時系統将拷貝所有的系統數據到遠端節點的處理器,而随後進行任何修改時,系統隻會将變動了的數據拷貝到遠端ESS備份服務器。
模拟接頭/振鈴設備,如單線電話、調制解調器或G3傳真機
Avaya 2400/9400系列數字電話
Avaya 9600/1600系列 IP 電話
Avaya ONE-X communication
Avaya ONE-X Agent
尺寸(H x W x D):14” x 19” x 22”(360 毫米 x 480 毫米 x 560 毫米)
重量:35-39 磅(16-18 千克)
電源:2 個 AC 輸入、1 個 DC 輸入
– AC:50 Hz – 60 Hz 時爲 100-120 VAC、****** 9.0 Amps
– AC:50 Hz – 60 Hz 時爲 200-240 VAC、****** 4.5 Amps
– DC:-48 VDC(-40 VDC 到 –60 VDC)、****** 21.0 Amps
運行 Communication Manager 2.0 或更高版本的 S8500 或DL360G7Media Server
直接連接
IP 連接:标準/雙工可用性
多連中央交換:标準/雙工/關鍵可用性
多連 ATM 中央交換:

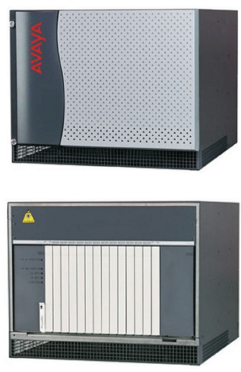

G650 媒體網關爲标準的19英寸媒體網關,高度爲8U。G650網關通過IP網絡連接DL360G7服務器,既可以與DL360G7服務器 安裝在同一機房,也可以通過廣域數據網絡異地安裝。

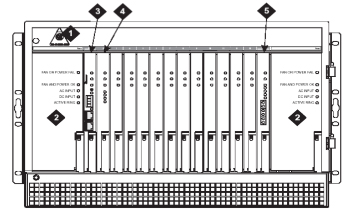

G650網關可以堆疊使用,每個堆疊最多可以支持5個G650網關。S8730系統可以支持的******的G650堆疊的數量爲64個。下圖所示爲G650網關示意圖:
